در هر مجموعه صنعتی، کنترل، توزیع و حفاظت از انرژی الکتریکی اهمیت بسیار زیادی دارد. تجهیزات مختلفی مانند موتورها، پمپها، دستگاههای تولید، سیستمهای تهویه، خطوط انتقال و تجهیزات اتوماسیون برای عملکرد صحیح به یک سیستم برقرسانی ایمن و منظم نیاز دارند. تابلو برق صنعتی یکی از مهمترین تجهیزات برای مدیریت و کنترل این سیستمهاست و میتواند مجموعهای از تجهیزات الکتریکی و کنترلی را در یک ساختار منظم و ایمن کنار یکدیگر قرار دهد.
انتخاب سازنده مناسب، طراحی اصولی، استفاده از تجهیزات باکیفیت و رعایت استانداردهای فنی، نقش مهمی در عملکرد و طول عمر تابلو برق دارد. شرکت نورآسا با تمرکز بر طراحی و اجرای تابلوهای برق و راهکارهای مرتبط با برق صنعتی، میتواند متناسب با نیاز پروژه، نوع مصرفکنندهها و شرایط محیطی، راهکار مناسبی ارائه کند. در پروژههایی که کیفیت تجهیزات و نظم داخل تابلو اهمیت بالایی دارد، استفاده از تابلو برق ریتال نیز میتواند یکی از گزینههای مورد توجه باشد.
تابلو برق صنعتی چیست؟
تابلو برق صنعتی محفظهای است که تجهیزات مختلف الکتریکی، حفاظتی، کنترلی و توزیع برق درون آن نصب میشوند. هدف اصلی تابلو برق، ایجاد یک محیط منظم و ایمن برای کنترل جریان الکتریکی و تجهیزات متصل به شبکه است.
در یک تابلو برق بسته به نوع کاربرد ممکن است تجهیزاتی مانند کلیدهای اتوماتیک، کنتاکتورها، رلهها، فیوزها، ترمینالها، شینههای مسی، تجهیزات اندازهگیری، کنترلرها، اینورترها و تجهیزات مربوط به اتوماسیون صنعتی وجود داشته باشد.
طراحی تابلو باید بر اساس مشخصات واقعی پروژه انجام شود. تعداد مصرفکنندهها، توان موتورها، جریان مورد نیاز، نوع شبکه برق، شرایط نصب، میزان رطوبت و گردوغبار و همچنین الزامات حفاظتی، همگی در انتخاب نوع تابلو و تجهیزات داخلی آن مؤثر هستند.
چرا استفاده از تابلو برق صنعتی اهمیت دارد؟
تجهیزات الکتریکی صنعتی معمولاً با توان و جریان بالاتری نسبت به بسیاری از مصارف عمومی کار میکنند. به همین دلیل، استفاده از سیستمهای حفاظت و کنترل مناسب اهمیت ویژهای دارد.
یکی از مهمترین وظایف تابلو برق صنعتی، حفاظت از تجهیزات و مدارها در برابر شرایطی مانند اضافهبار و اتصال کوتاه است. همچنین تابلو میتواند امکان کنترل تجهیزات مختلف را برای اپراتور فراهم کند.
از طرف دیگر، قرار گرفتن تجهیزات در یک محفظه استاندارد باعث میشود سیمکشیها منظمتر باشند و امکان دسترسی، عیبیابی و تعمیرات آسانتر شود. طراحی مناسب همچنین میتواند احتمال تماس ناخواسته افراد با قسمتهای برقدار را کاهش دهد.

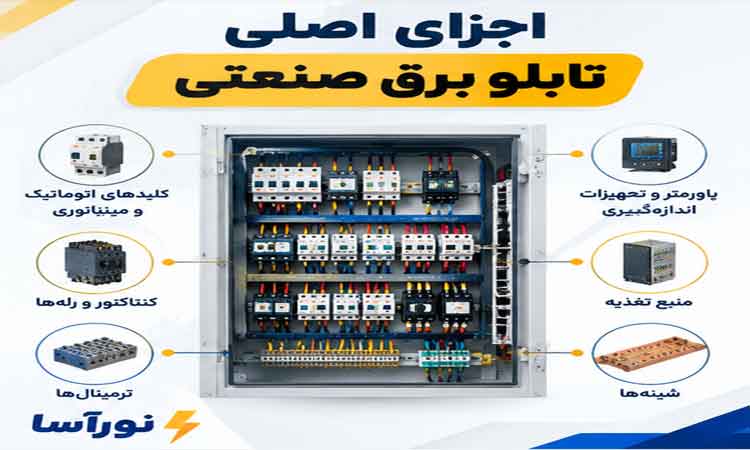

اجزای اصلی تابلو برق صنعتی
ساختار داخلی تابلو برق با توجه به کاربرد آن متفاوت است، اما برخی تجهیزات در بسیاری از تابلوها مورد استفاده قرار میگیرند.
کلیدهای حفاظتی
کلیدهای حفاظتی برای قطع مدار در شرایط غیرعادی استفاده میشوند. انتخاب صحیح کلید باید بر اساس جریان نامی، قدرت اتصال کوتاه و مشخصات شبکه انجام شود.
کنتاکتور
کنتاکتورها برای قطع و وصل کردن مدارهای قدرت، بهخصوص مدار موتورهای الکتریکی، کاربرد زیادی دارند. در سیستمهای صنعتی معمولاً کنتاکتور همراه با تجهیزات حفاظتی و کنترلی مورد استفاده قرار میگیرد.
رلهها
رلهها میتوانند برای کنترل، حفاظت یا اجرای منطق مشخصی در مدار استفاده شوند. نوع رله به کاربرد تابلو و طراحی سیستم بستگی دارد.
شینهها و ترمینالها
شینهها وظیفه انتقال و توزیع جریان در داخل تابلو را بر عهده دارند. ترمینالها نیز برای اتصال منظم کابلهای ورودی و خروجی به مدارهای داخلی مورد استفاده قرار میگیرند.
تجهیزات اندازهگیری و کنترل
در تابلوهای پیشرفتهتر ممکن است تجهیزات اندازهگیری ولتاژ، جریان، توان و سایر پارامترهای الکتریکی در کنار تجهیزات کنترلی و اتوماسیون نصب شوند.

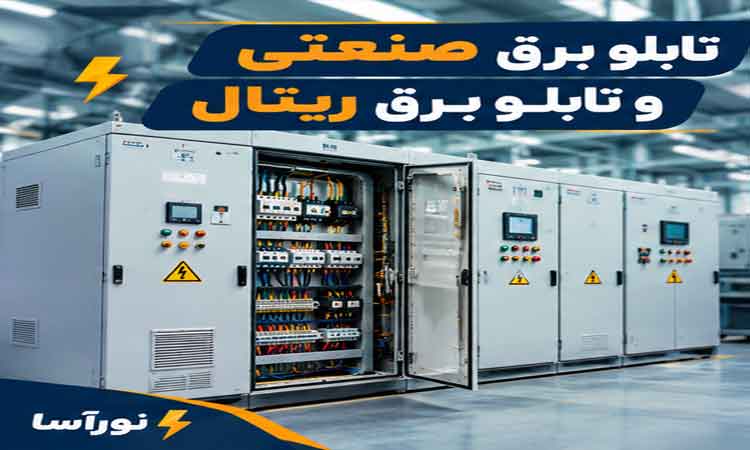

تابلو برق ریتال چیست؟
تابلو برق ریتال به تابلوهایی گفته میشود که با استفاده از سیستمهای تابلو و تجهیزات محفظهای برند Rittal طراحی و اجرا میشوند. ریتال یکی از برندهای شناختهشده در حوزه سیستمهای محفظه، تابلو و زیرساخت تجهیزات صنعتی است.
در پروژههای صنعتی، انتخاب محفظه مناسب فقط به ظاهر تابلو محدود نمیشود. عواملی مانند ابعاد، نحوه نصب تجهیزات، دسترسی به داخل تابلو، مدیریت کابلها، تهویه و شرایط محیطی باید در نظر گرفته شوند.
به همین دلیل، در طراحی یک تابلو برق ریتال لازم است مشخصات فنی پروژه از ابتدا بررسی شود تا محفظه، تجهیزات داخلی و سیستم خنککاری متناسب با نیاز انتخاب شوند.
تفاوت تابلو برق معمولی و تابلو برق ریتال
تفاوت اصلی در بسیاری از پروژهها به نوع محفظه، سیستم طراحی، تجهیزات مورد استفاده و سطح الزامات پروژه مربوط میشود. یک تابلو برق میتواند با محفظهها و تجهیزات مختلفی ساخته شود، اما در پروژههایی که استاندارد ساخت، کیفیت محفظه، مدیریت حرارت و توسعهپذیری اهمیت بیشتری دارد، استفاده از سیستمهای حرفهای مانند ریتال مورد توجه قرار میگیرد.
در انتخاب میان گزینههای مختلف نباید صرفاً نام برند یا ظاهر تابلو معیار قرار گیرد. نوع کاربرد، بودجه، سطح حفاظت مورد نیاز، شرایط محیطی و مشخصات تجهیزات باید همگی بررسی شوند.
کاربردهای تابلو برق صنعتی
تابلو برق صنعتی در طیف گستردهای از صنایع استفاده میشود. کارخانهها، کارگاههای تولیدی، ساختمانهای صنعتی، مراکز تجاری، سیستمهای تهویه، تأسیسات مکانیکی و بسیاری از خطوط تولید به تابلوهای برق مناسب نیاز دارند.
برخی از کاربردهای رایج عبارتاند از:
- کنترل و توزیع برق خطوط تولید
- کنترل موتورهای الکتریکی
- راهاندازی و حفاظت از پمپها
- کنترل سیستمهای تهویه صنعتی
- مدیریت تجهیزات تأسیساتی
- استفاده در سیستمهای اتوماسیون صنعتی
- توزیع برق در کارخانهها و کارگاهها
- کنترل تجهیزات ماشینآلات صنعتی
نوع تابلو باید بر اساس وظیفهای که قرار است انجام دهد مشخص شود. برای مثال، تابلو کنترل موتور با تابلو توزیع برق از نظر تجهیزات و طراحی داخلی میتواند تفاوت قابل توجهی داشته باشد.
اهمیت طراحی اصولی تابلو برق
حتی بهترین تجهیزات در صورت طراحی نامناسب نمیتوانند عملکرد مطلوبی داشته باشند. در طراحی تابلو باید ظرفیت تجهیزات، جریان عبوری، نحوه توزیع بار، مسیر کابلها، فاصله تجهیزات و امکان تهویه به دقت بررسی شود.
یکی از موارد مهم، پیشبینی فضای کافی برای تجهیزات و سیمکشی است. تابلو نباید به شکلی طراحی شود که تمام فضای داخلی آن بدون در نظر گرفتن امکان تعمیر یا توسعه پر شود.
همچنین شمارهگذاری کابلها، ترمینالها و تجهیزات میتواند روند عیبیابی و تعمیرات آینده را سادهتر کند. این موضوع در تابلوهای صنعتی که تعداد زیادی مدار و مصرفکننده دارند اهمیت بیشتری پیدا میکند.
انتخاب تابلو برق مناسب برای پروژه
برای انتخاب تابلو برق صنعتی مناسب، ابتدا باید نیازهای پروژه مشخص شود. اطلاعاتی مانند توان مصرفکنندهها، تعداد مدارها، جریان مورد نیاز، نوع بار، محل نصب و شرایط محیطی باید در اختیار طراح قرار گیرد.
اگر تابلو در محیطی با گردوغبار، رطوبت یا دمای بالا نصب شود، سطح حفاظت و سیستم تهویه آن باید متناسب با این شرایط انتخاب شود.
همچنین باید مشخص شود تابلو در داخل ساختمان نصب خواهد شد یا فضای باز. در صورت نصب در فضای بیرونی، مقاومت محفظه در برابر عوامل محیطی اهمیت بیشتری پیدا میکند.
در پروژههای بزرگ، امکان توسعه آینده نیز بهتر است از ابتدا در طراحی لحاظ شود. این کار میتواند در آینده از هزینههای اضافی برای تعویض کامل تابلو جلوگیری کند.
نقش شرکت نورآسا در اجرای تابلوهای برق
انتخاب یک مجموعه متخصص برای طراحی و ساخت تابلو، یکی از مراحل مهم اجرای پروژههای برق صنعتی است. شرکت نورآسا میتواند با بررسی نیازهای فنی پروژه، در زمینه طراحی و اجرای تابلوهای برق متناسب با شرایط مورد نیاز پروژه فعالیت کند.
در چنین پروژههایی، فرآیند کار باید از مرحله بررسی نیاز آغاز شود و سپس طراحی مدار، انتخاب تجهیزات، جانمایی قطعات، سیمکشی، تست و کنترل نهایی انجام شود.
استفاده از تجهیزات مناسب و رعایت اصول سیمکشی و مونتاژ، علاوه بر افزایش نظم تابلو، میتواند تعمیرات و سرویسهای دورهای را نیز سادهتر کند.
تابلو برق ریتال برای چه پروژههایی مناسب است؟
انتخاب تابلو برق ریتال میتواند برای پروژههایی مطرح باشد که در آنها کیفیت محفظه، مدیریت تجهیزات داخلی، تهویه و نظم ساختار تابلو اهمیت ویژهای دارد.
کارخانهها، خطوط تولید، مراکز صنعتی و پروژههای اتوماسیون از جمله محیطهایی هستند که ممکن است به سیستمهای محفظهای حرفهای نیاز داشته باشند. البته انتخاب نهایی باید بر اساس مشخصات پروژه و الزامات فنی آن انجام شود.
در زمان سفارش چنین تابلویی بهتر است علاوه بر برند محفظه، مشخصات تجهیزات داخلی نیز بررسی شود. کیفیت کل تابلو به مجموعهای از عوامل وابسته است و صرفاً استفاده از یک محفظه خاص، به تنهایی تعیینکننده کیفیت نهایی سیستم نیست.
نکات مهم هنگام سفارش تابلو برق
پیش از سفارش تابلو برق صنعتی بهتر است چند موضوع مهم مشخص شود. اولین مورد، نوع کاربرد تابلو است. پس از آن باید تعداد ورودیها و خروجیها، توان تجهیزات، جریان مصرفی و نوع بار تعیین شود.
محل نصب نیز اهمیت زیادی دارد. شرایط محیطی میتواند روی انتخاب درجه حفاظت، سیستم تهویه و نوع محفظه تأثیر بگذارد.
همچنین بهتر است نقشههای الکتریکی، لیست تجهیزات و مشخصات فنی تابلو قبل از شروع ساخت مشخص شوند. مستندسازی مناسب، در زمان تعمیرات و توسعه سیستم بسیار کاربردی خواهد بود.
جمعبندی
تابلو برق صنعتی یکی از بخشهای مهم زیرساخت برق در کارخانهها، کارگاهها و مجموعههای صنعتی است و وظیفه کنترل، توزیع و حفاظت از مدارها و تجهیزات الکتریکی را بر عهده دارد. طراحی دقیق، انتخاب تجهیزات مناسب، سیمکشی اصولی و انجام تستهای لازم، از عوامل مهم در عملکرد صحیح تابلو محسوب میشوند.
در پروژههایی که به محفظههای حرفهای و ساختار منظم نیاز دارند، تابلو برق ریتال نیز میتواند به عنوان یکی از گزینههای طراحی و اجرا بررسی شود. انتخاب این سیستم باید با توجه به نیاز واقعی پروژه، شرایط محیطی و تجهیزات مورد استفاده انجام شود.
شرکت نورآسا نیز با تمرکز بر حوزه تابلوهای برق و راهکارهای برق صنعتی، میتواند برای پروژههایی که به طراحی و اجرای تابلو نیاز دارند مورد بررسی قرار گیرد. برای رسیدن به یک نتیجه مناسب، بهتر است مشخصات فنی پروژه پیش از سفارش بهطور کامل بررسی شود تا تابلو از نظر ظرفیت، حفاظت، تجهیزات داخلی و شرایط نصب با نیاز مجموعه هماهنگ باشد.
