چرا انتخاب اتصالات مناسب در خطوط لوله استیل اهمیت دارد؟ ۷ نکته مهم پیش از خرید
در بسیاری از پروژه‌های صنعتی، هنگام طراحی و اجرای خطوط انتقال سیالات، توجه اصلی به انتخاب لوله استیل معطوف می‌شود. خریداران معمولاً گرید، قطر، ضخامت و قیمت لوله را بررسی می‌کنند، اما اتصالاتی که بخش‌های مختلف خط را به یکدیگر متصل می‌کنند، گاهی کمتر مورد توجه قرار می‌گیرند.

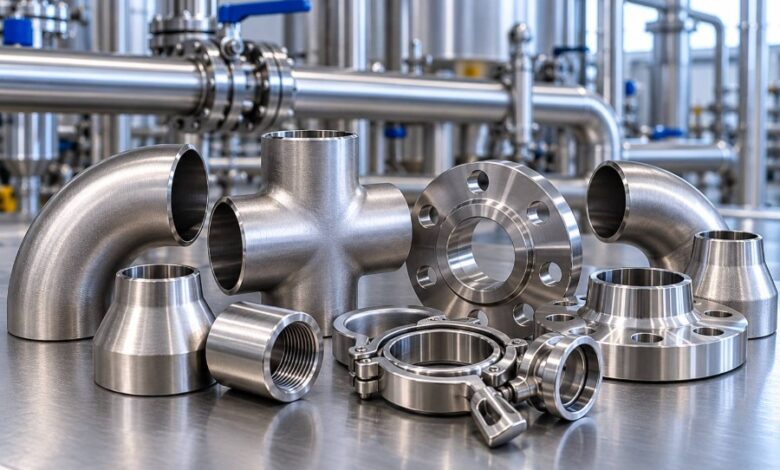

این در حالی است که عملکرد صحیح یک سیستم لوله‌کشی تنها به کیفیت لوله‌ها وابسته نیست. زانوها، سه‌راهی‌ها، تبدیل‌ها، فلنج‌ها و سایر اتصالات نقش مهمی در تغییر مسیر جریان، انشعاب‌گیری، اتصال تجهیزات و امکان تعمیر و نگهداری دارند.
انتخاب اتصال نامناسب ممکن است باعث ایجاد نشتی، افزایش افت فشار، دشواری تعمیرات یا حتی توقف بخشی از فرآیند تولید شود.
به همین دلیل، شناخت انواع اتصالات استیل و بررسی مشخصات فنی آن‌ها پیش از خرید، یکی از مراحل مهم تأمین تجهیزات صنعتی است.
اتصالات استیل چه نقشی در خطوط لوله دارند؟
اتصالات استنلس استیل برای اتصال بخش‌های مختلف سیستم لوله‌کشی و ایجاد تغییرات موردنیاز در مسیر جریان استفاده می‌شوند.
برای مثال، زانو استیل جهت حرکت سیال را تغییر می‌دهد، سه‌راهی برای ایجاد انشعاب استفاده می‌شود و تبدیل استیل امکان اتصال بخش‌هایی با سایز متفاوت را فراهم می‌کند.
فلنج‌ها نیز در بسیاری از سیستم‌های صنعتی برای ایجاد اتصال بازشدنی میان لوله‌ها، شیرآلات و تجهیزات کاربرد دارند.
در خطوط بهداشتی، اتصالات کلمپی می‌توانند امکان باز و بسته کردن بخش‌هایی از سیستم را برای شست‌وشو و تعمیرات فراهم کنند.
بااین‌حال، هر نوع اتصال برای تمام شرایط مناسب نیست. انتخاب صحیح به فشار، دما، نوع سیال، استاندارد طراحی و الزامات بهره‌برداری بستگی دارد.
۱. انتخاب گرید مناسب اتصالات استیل
یکی از اولین موضوعاتی که هنگام خرید اتصالات باید بررسی شود، گرید آلیاژی است.
اتصالات استیل در گریدهای مختلفی مانند ۳۰۴ و ۳۱۶ تولید می‌شوند و هر گرید ویژگی‌های مشخصی دارد.
استیل ۳۰۴ در بسیاری از کاربردهای عمومی صنعتی و خطوط انتقال با شرایط خوردگی مناسب استفاده می‌شود.
استیل ۳۱۶ به دلیل وجود مولیبدن در ترکیب آلیاژی خود، در بسیاری از محیط‌های حاوی کلراید مقاومت بیشتری در برابر خوردگی موضعی نسبت به ۳۰۴ دارد.
اما استفاده از ۳۱۶ به معنی مقاومت کامل در تمام محیط‌های شیمیایی نیست.
هنگام انتخاب گرید اتصال باید نوع سیال، دما، غلظت مواد خورنده و شرایط شست‌وشو بررسی شود.
منابع تخصصی مانند World Stainless اطلاعات آموزشی درباره گریدهای مختلف فولاد زنگ‌نزن و رفتار آن‌ها در محیط‌های صنعتی ارائه می‌کنند.
نکته مهم این است که جنس اتصال باید با شرایط عملکردی سیستم سازگار باشد و انتخاب آن تنها بر اساس قیمت انجام نشود.
۲. توجه به فشار و دمای کاری سیستم
اتصالات لوله‌کشی ممکن است در شرایط فشار و دمای متفاوتی مورد استفاده قرار گیرند.
برای مثال، اتصال مناسب یک خط انتقال آب با فشار پایین لزوماً برای سیستم فرآیندی با فشار و دمای بالا مناسب نیست.
فشار مجاز اتصال به عواملی مانند استاندارد تولید، ابعاد، ضخامت، گرید و نوع اتصال وابسته است.
همچنین افزایش دما می‌تواند بر خواص مکانیکی متریال و فشار مجاز سیستم تأثیر بگذارد.
در پروژه‌های صنعتی، اتصالات باید با استانداردهای طراحی و شرایط واقعی بهره‌برداری تطبیق داشته باشند.
استفاده از اتصال نامناسب ممکن است ایمنی و عملکرد خط را تحت تأثیر قرار دهد.
۳. تفاوت اتصالات جوشی، دنده‌ای و کلمپی استیل
یکی از مهم‌ترین تصمیم‌ها هنگام خرید، انتخاب نوع اتصال است.
اتصالات جوشی استیل
اتصالات جوشی برای ایجاد اتصال دائمی در خطوط لوله استفاده می‌شوند.
این اتصالات در انواع مختلفی مانند زانو، سه‌راهی، تبدیل و کپ تولید می‌شوند.
کیفیت جوشکاری و تطبیق استاندارد اتصال با لوله از عوامل مهم عملکرد آن هستند.
اتصالات دنده‌ای استیل
اتصالات دنده‌ای با استفاده از رزوه به بخش‌های دیگر سیستم متصل می‌شوند.
این نوع اتصال در برخی سیستم‌های صنعتی و تأسیساتی کاربرد دارد.
هنگام انتخاب آن باید نوع رزوه، فشار کاری و سازگاری با شرایط سیال بررسی شود.
اتصالات کلمپی استیل
اتصالات کلمپی در بسیاری از خطوط بهداشتی و فرآیندی کاربرد دارند.
این اتصالات معمولاً با استفاده از کلمپ و واشر مناسب امکان اتصال و جداسازی قطعات را فراهم می‌کنند.
در انتخاب آن‌ها باید نوع واشر، استاندارد ابعادی و شرایط فشار و دما بررسی شود.
هیچ‌کدام از این روش‌ها برای تمام کاربردها بهترین گزینه نیستند و انتخاب نهایی باید مطابق الزامات پروژه انجام شود.
۴. اهمیت انتخاب سایز و استاندارد صحیح
یکی از اشتباهات رایج در خرید اتصالات، سفارش محصول تنها بر اساس سایز اسمی است.
برای مثال، عبارت «زانو استیل دو اینچ» ممکن است برای یک سفارش صنعتی کافی نباشد.
زیرا باید مشخص شود اتصال از چه نوعی است، چه استانداردی دارد و برای چه ضخامت یا رده لوله‌ای طراحی شده است.
همچنین در اتصالات دنده‌ای، نوع رزوه اهمیت دارد و رزوه‌های مختلف لزوماً با یکدیگر سازگار نیستند.
در اتصالات کلمپی نیز ابعاد و استاندارد اتصال باید با سایر اجزای خط مطابقت داشته باشد.
عدم تطابق این مشخصات ممکن است باعث مشکلات نصب، نشتی یا نیاز به تعویض قطعات شود.
بنابراین بهتر است هنگام استعلام، نقشه یا مشخصات دقیق اتصال در اختیار تأمین‌کننده قرار گیرد.
۵. تأثیر اتصالات بر افت فشار و عملکرد جریان
اتصالات می‌توانند بر رفتار جریان سیال در خطوط لوله تأثیر بگذارند.
برای مثال، تغییر مسیر جریان در زانو یا عبور از برخی انشعابات ممکن است افت فشار موضعی ایجاد کند.
میزان این افت به هندسه اتصال، سرعت جریان، خواص سیال و شرایط سیستم بستگی دارد.
در بعضی کاربردها، انتخاب شعاع مناسب زانو یا طراحی صحیح مسیر می‌تواند به کاهش افت فشار کمک کند.
همچنین استفاده از تبدیل نامناسب ممکن است شرایط نامطلوبی در مسیر جریان ایجاد کند.
به همین دلیل، در سیستم‌های حساس، انتخاب اتصالات باید با محاسبات هیدرولیکی و طراحی فرآیندی هماهنگ باشد.
۶. نقش کیفیت سطح و جوشکاری در دوام اتصالات
کیفیت ساخت اتصالات استیل یکی از عوامل مؤثر بر عملکرد آن‌هاست.
در خطوط بهداشتی، وضعیت سطح داخلی اتصال می‌تواند بر قابلیت شست‌وشو و کاهش تجمع آلودگی تأثیر بگذارد.
در اتصالات جوشی نیز کیفیت اتصال و عملیات تکمیلی اهمیت دارد.
جوشکاری نامناسب، آلودگی سطح یا باقی‌ماندن رنگ‌های حرارتی نامطلوب ممکن است مقاومت به خوردگی ناحیه اتصال را تحت تأثیر قرار دهد.
تولیدکنندگان بین‌المللی مانند Outokumpu اطلاعات فنی درباره ویژگی‌های استنلس استیل، گریدها و کاربردهای آن‌ها منتشر می‌کنند که برای شناخت رفتار متریال مفید است.
بااین‌حال، کیفیت نهایی اتصال باید بر اساس استاندارد محصول، مدارک فنی و الزامات بازرسی ارزیابی شود.
۷. انتخاب تأمین‌کننده و بررسی مشخصات پیش از سفارش
در پروژه‌های صنعتی، خرید اتصالات معمولاً بخشی از یک سفارش بزرگ‌تر شامل لوله، شیرآلات و سایر تجهیزات است.
اگر مشخصات این اقلام با یکدیگر هماهنگ نباشند، ممکن است اجرای پروژه با تأخیر مواجه شود.
برای مثال، تفاوت استاندارد فلنج یا عدم تطابق رده اتصال با لوله می‌تواند باعث مشکلات نصب شود.
به همین دلیل، پیش از خرید باید مشخصات فنی، مقدار سفارش و شرایط تحویل بررسی شوند.
مجموعه https://ardasteel.com/ در زمینه تأمین محصولات استنلس استیل فعالیت می‌کند و خریداران می‌توانند برای استعلام انواع لوله، اتصالات، فلنج و سایر محصولات استیل از طریق وب‌سایت این مجموعه اقدام کنند.
بهتر است پیش از ثبت سفارش، موجودی، استاندارد، گرید، ابعاد و شرایط تحویل به‌صورت مشخص تأیید شوند.
هنگام خرید اتصالات استیل چه اطلاعاتی اعلام کنیم؟
برای دریافت استعلام دقیق، بهتر است اطلاعات سفارش کامل باشد.
مهم‌ترین مشخصات شامل موارد زیر هستند:
نوع اتصال، مانند زانو، سه‌راهی، تبدیل، فلنج یا کلمپ
– گرید استیل
– استاندارد تولید
– سایز اسمی و ابعاد موردنیاز
– رده یا ضخامت در صورت کاربرد
– کلاس فشار در صورت نیاز
– نوع اتصال و مشخصات رزوه یا واشر
– مقدار سفارش
– مدارک فنی و شرایط تحویل
در پروژه‌های حساس، بهتر است این اطلاعات با نقشه‌های مهندسی و فهرست متریال پروژه تطبیق داده شوند.
چرا انتخاب اتصال ارزان‌تر همیشه اقتصادی نیست؟
گاهی خریداران برای کاهش هزینه اولیه، اتصالاتی با قیمت پایین‌تر انتخاب می‌کنند.
اما اگر محصول از نظر گرید، استاندارد یا ابعاد با نیاز پروژه مطابقت نداشته باشد، ممکن است هزینه‌های بیشتری ایجاد شود.
برای مثال، تعویض اتصال پس از نصب می‌تواند به توقف خط، هزینه نیروی انسانی و مصرف مجدد مواد جوشکاری منجر شود.
همچنین نشتی در برخی سیستم‌های صنعتی ممکن است پیامدهای ایمنی و عملیاتی داشته باشد.
بنابراین مقایسه قیمت باید میان محصولاتی انجام شود که مشخصات فنی یکسان و مناسب برای پروژه دارند.
هدف خرید اقتصادی، کاهش هزینه کل تأمین و بهره‌برداری است، نه صرفاً انتخاب کمترین قیمت اولیه.
جمع‌بندی
اتصالات استیل از اجزای مهم خطوط لوله صنعتی هستند و انتخاب صحیح آن‌ها می‌تواند بر ایمنی، دوام و عملکرد سیستم تأثیر بگذارد.
گرید آلیاژی، فشار و دمای کاری، نوع اتصال، استاندارد تولید و کیفیت ساخت از مهم‌ترین معیارهای انتخاب محسوب می‌شوند.
همچنین تطبیق مشخصات اتصال با لوله و سایر تجهیزات، نقش مهمی در جلوگیری از مشکلات نصب و کاهش احتمال نشتی دارد.
برای خرید مناسب، بهتر است ابتدا نیازهای فنی پروژه مشخص شوند و سپس محصولات بر اساس استاندارد، کیفیت و شرایط تأمین مقایسه شوند.
در نهایت، انتخاب اتصالات استیل باید نتیجه یک بررسی فنی و اقتصادی باشد تا سیستم لوله‌کشی در شرایط واقعی بهره‌برداری عملکرد قابل‌اعتمادی داشته باشد.
